Введение в Vormek TrayFlow VES-500
В промышленных упаковочных процессах каждая секунда на счету, и каждая точка контакта человека с продуктом представляет собой потенциальный риск. Автоматические упаковщики лотков разработаны для обеспечения скорости, точности и гигиены одновременно — но прежде чем продукт может быть помещён в контейнер, сам контейнер должен быть размещён на машине с той же точностью и без вмешательства человека.

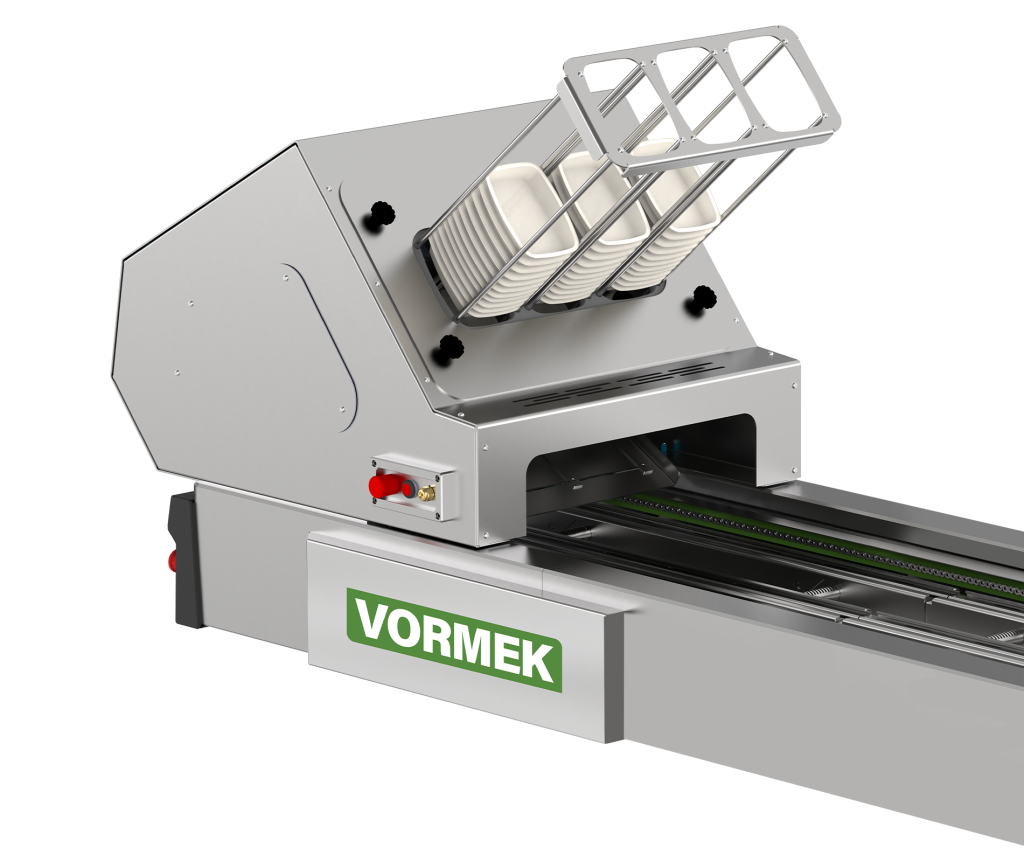

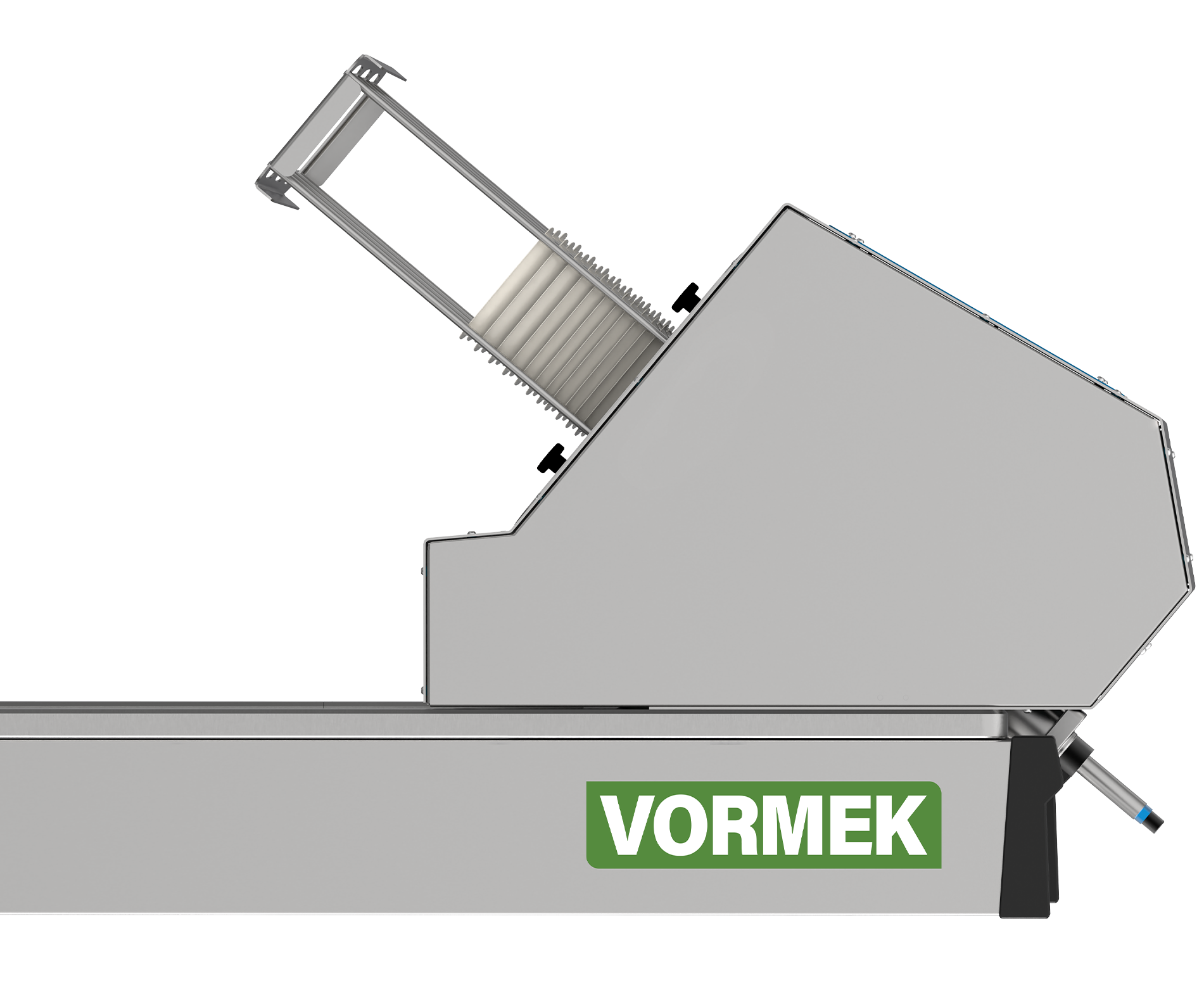

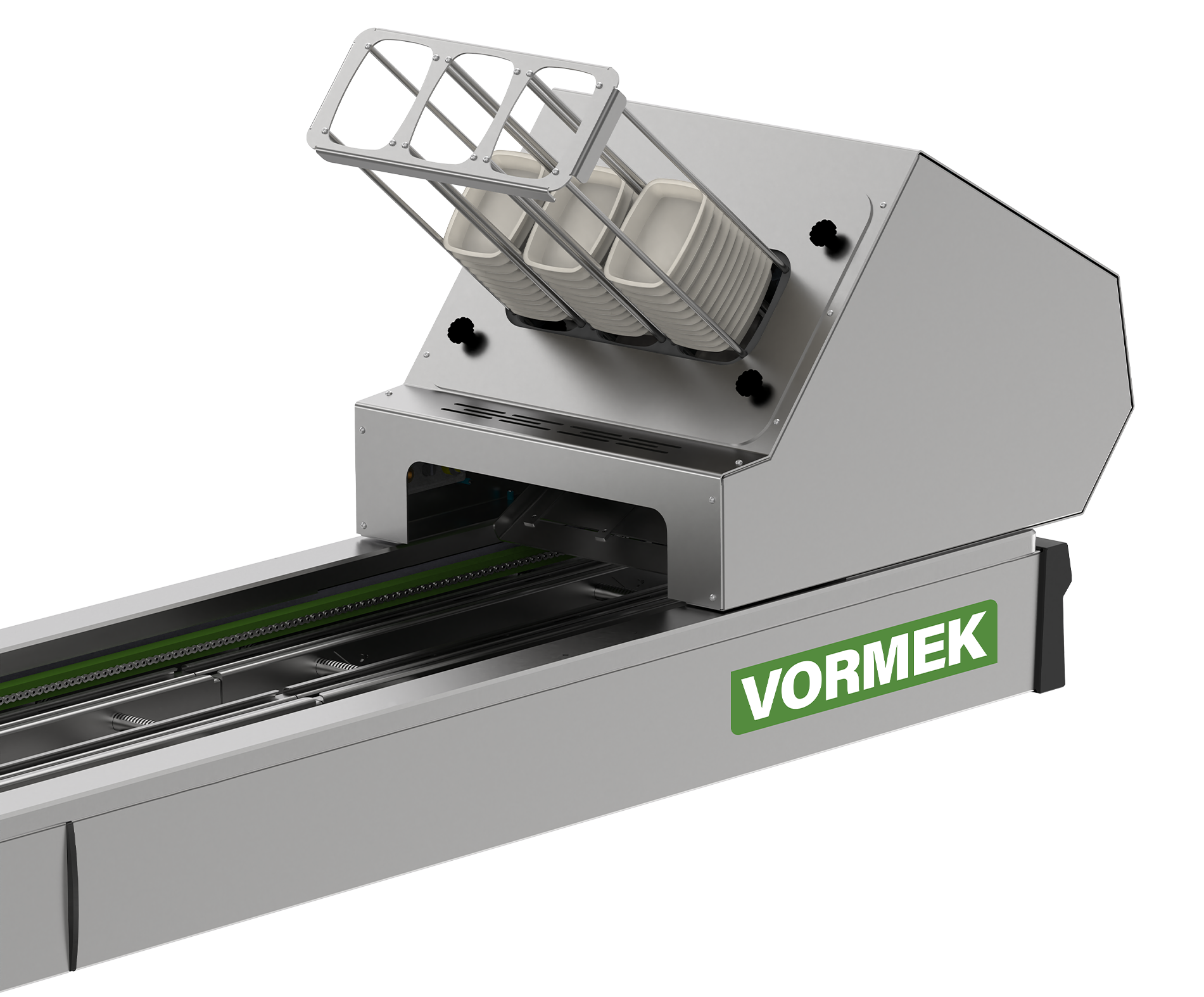

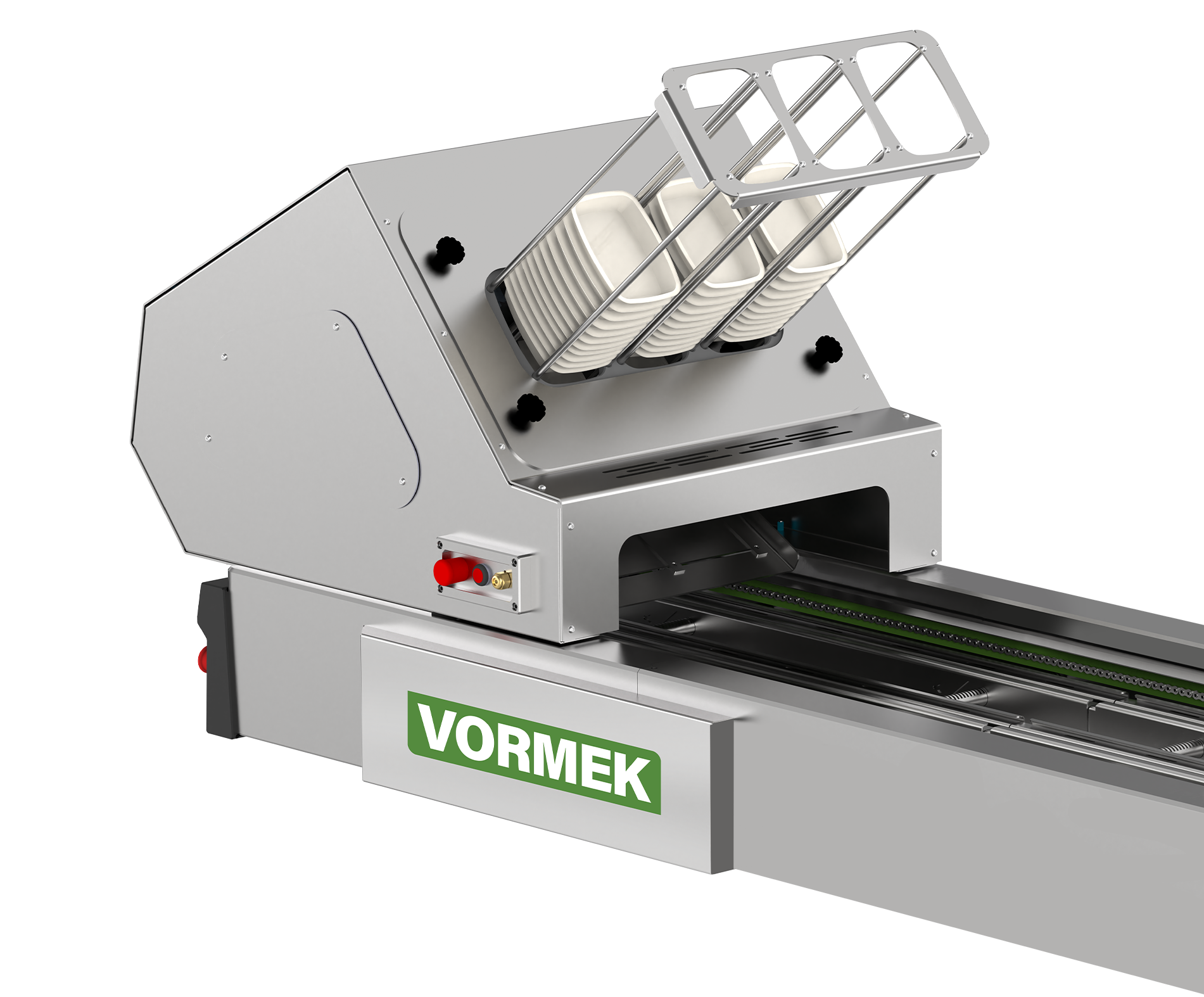

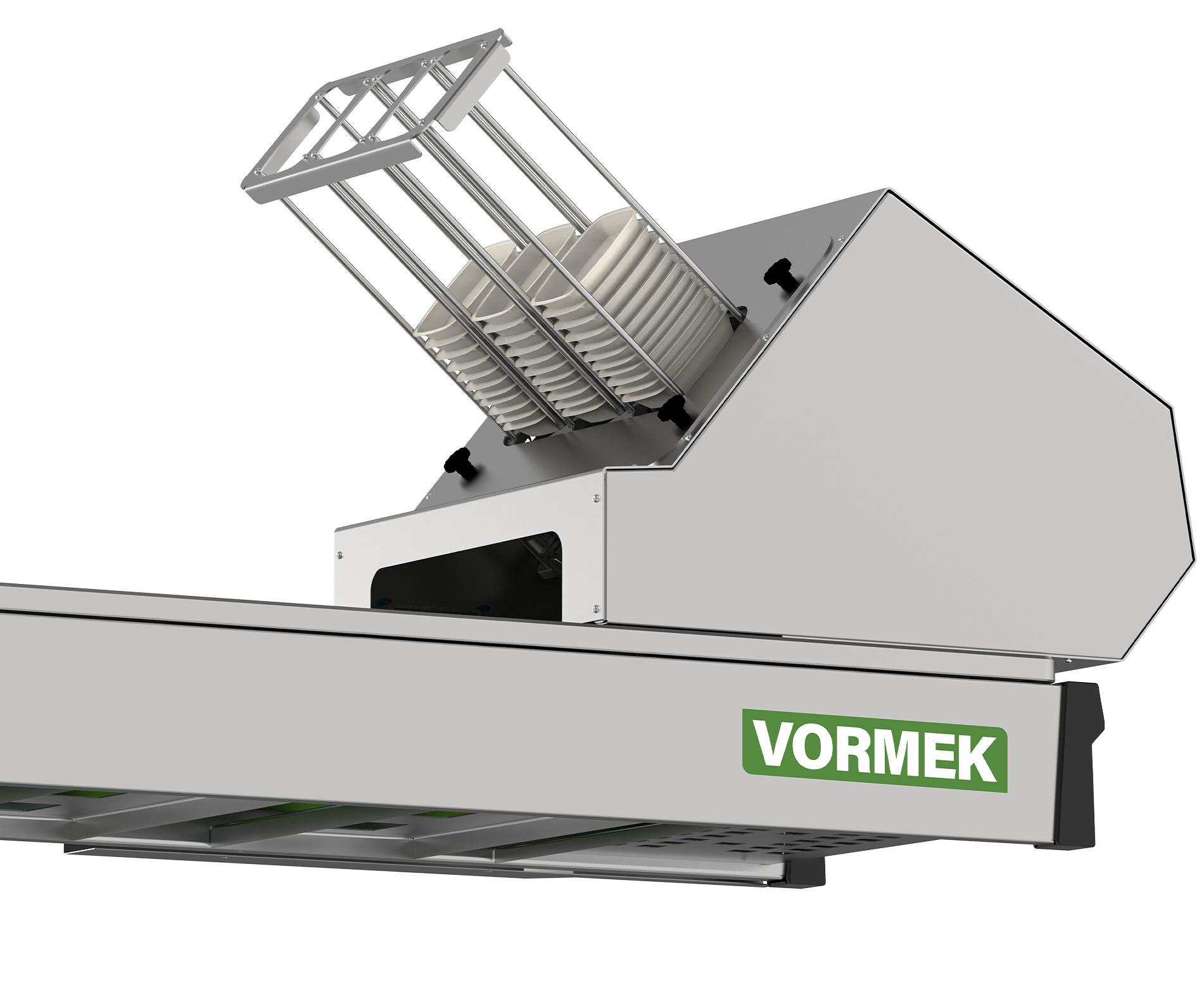

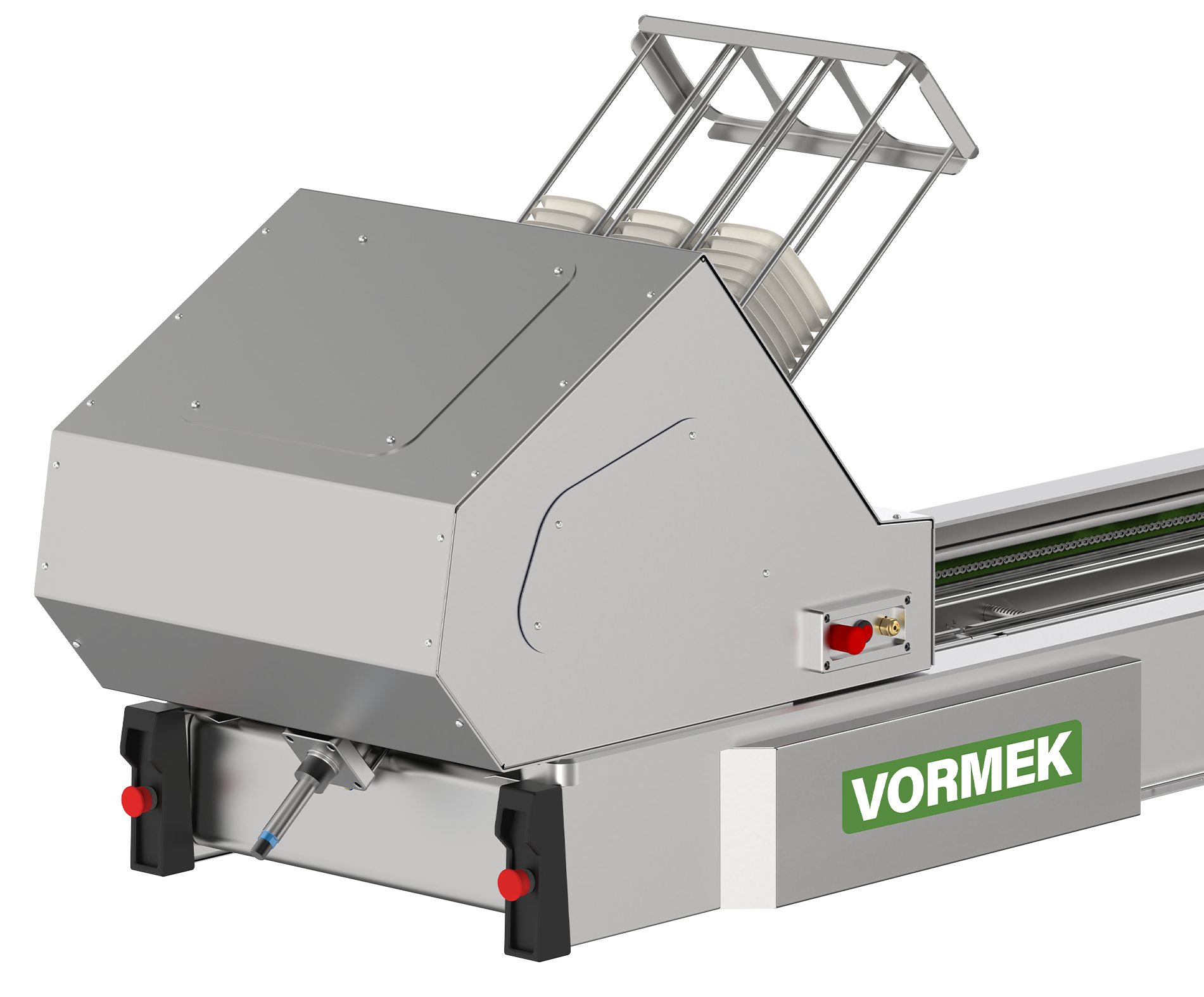

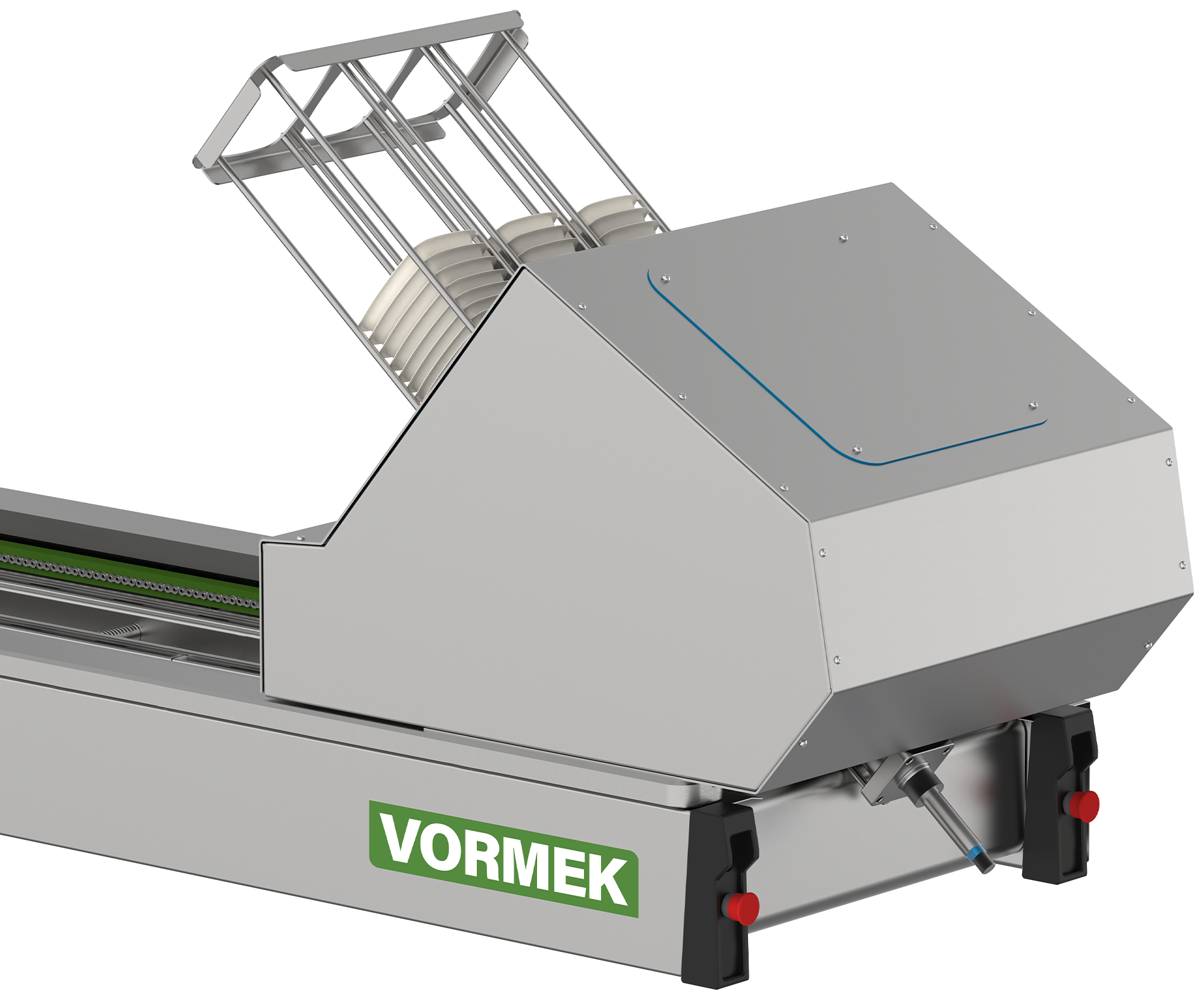

TrayFlow VES-500 — это тщательно продуманное решение для ежедневной потребности производственной линии — решение, коренящееся не в сложности, а в простоте продуманной конструкции. Эта пневматическая машина для денастинга разделяет вложенные контейнеры, точно позиционирует их на подающем транспортёре упаковщика лотков и делает это со скоростью, идеально синхронизированной с производственной линией — без остановок, без загрязнения, без ошибок.
Знакомство с технологией
TrayFlow VES-500 устанавливается на входе автоматического упаковщика лотков и отвечает за разделение вложенных контейнеров и их передачу на подающую поверхность упаковщика лотков. Машина состоит из двух основных систем:
1. Двухрядная пневматическая цилиндровая система
Для каждого контейнера в каждом цикле используются четыре пневматических цилиндра — по два с каждой стороны контейнера, расположенных попарно (верхний и нижний):
- Верхние цилиндры оснащены механическими пальцами, которые захватывают край предпоследнего контейнера, предотвращая падение всей стопки.
- Нижние цилиндры также имеют пальцы, которые удерживают нижний контейнер на месте, чтобы присоски могли правильно захватить его.
Количество гнёзд машины соответствует количеству гнёзд формы упаковщика лотков. Например:
- Упаковщик лотков с 2 гнёздами → 8 пневматических цилиндров
- Упаковщик лотков с 3 гнёздами → 12 пневматических цилиндров
2. Система Вентури и присосок
Каждая присоска имеет независимый эжектор Вентури. Сжатый воздух, проходящий через эжектор Вентури, создаёт вакуум, позволяя присоске захватывать дно контейнера. Этот механизм создаёт необходимый вакуум, используя существующую сеть сжатого воздуха на предприятии — отдельный вакуумный насос не требуется.
3. Быстросменная оснастка
Поскольку автоматический упаковщик лотков настраивается на разные размеры контейнеров, денастер должен предлагать аналогичную гибкость. Оснастка легко заменяется. При изменении формы или размеров контейнера операторы могут установить соответствующую оснастку за минимальное время.
4. Прочные, моющиеся материалы
Основной корпус изготовлен из нержавеющей стали и полностью моется. Компоненты оснастки и некоторые внутренние детали изготовлены из алюминиевого сплава с защитным покрытием, что обеспечивает:
- Устойчивость к промышленным моющим средствам
- Безопасный контакт с пищевыми продуктами (без коррозии или деградации)
- Коррозионную стойкость во влажной среде
Эти характеристики делают машину идеальной для применения в пищевой промышленности со строгими гигиеническими стандартами.
Распространённые проблемы отрасли
На традиционных упаковочных линиях ручной денастинг создаёт серьёзные проблемы:
| Проблема | Описание |
|---|---|
| Микробное загрязнение | Руки оператора напрямую контактируют с внутренней поверхностью контейнера — поверхностью, которая будет контактировать с продуктом |
| Непостоянная скорость | Операторы не могут поддерживать постоянную скорость, синхронизированную с автоматической линией |
| Высокие затраты на оплату труда | Для высокопроизводительных линий обычно требуется несколько операторов для денастинга |
| Непостоянное размещение | Криво или неправильно размещённые контейнеры вызывают дефекты герметизации, отходы или остановки линии |
| Ограниченная масштабируемость | Скорость ручного денастинга не может быть легко увеличена с ростом производственных мощностей |
Решения, предлагаемые TrayFlow
TrayFlow VES-500 одновременно решает все эти проблемы с помощью точного механического подхода.
Рабочий цикл машины:
| Шаг | Операция |
|---|---|
| 1. Удержание стопки контейнеров | Стопки контейнеров загружаются в магазины. Пальцы верхних цилиндров захватывают край предпоследнего контейнера, удерживая стопку на месте. |
| 2. Освобождение одного контейнера | Верхние цилиндры открываются на один шаг. Нижний контейнер падает под собственным весом на пальцы нижних цилиндров. Затем верхние цилиндры снова закрываются, захватывая край следующего контейнера сверху. |
| 3. Отделение и захват присосками | Механизм присосок поднимается снизу. Сжатый воздух проходит через эжектор Вентури, создавая вакуум, и присоска захватывает дно контейнера. Нижние цилиндры открываются, освобождая контейнер. Механизм отделяет контейнер от стопки и передаёт его на подающий транспортёр упаковщика лотков. |
| 4. Подготовка к следующему циклу | Нижние цилиндры снова закрываются, и система готова к следующему циклу. |
Технические и экономические преимущества
| Категория | Преимущество | Описание |
|---|---|---|
| Гигиена | Полное исключение человеческого контакта | Руки не касаются контейнера — от загрузки до подачи в упаковщик лотков |
| Снижение микробной нагрузки | Подходит для чувствительных продуктов | |
| Технические | Скорость, синхронизированная с линией | Автоматически соответствует скорости упаковщика лотков |
| Механическая точность и постоянство | Каждый контейнер подаётся под одинаковым углом и в одинаковом положении | |
| Гибкость для разнообразия продукции | Быстрая смена оснастки для разных размеров контейнеров | |
| Экономические | Сокращение трудозатрат | Исключает 2–4 операторов из процесса денастинга |
| Быстрая окупаемость | Обычно 12–24 месяца | |
| Конструктивные | Прочные, моющиеся материалы | Корпус из нержавеющей стали; компоненты из алюминиевого сплава с покрытием |
Влияние на производительность и качество
С точки зрения производственного менеджера, ключевыми показателями производительности являются пропускная способность, время простоев, постоянство и использование пространства. TrayFlow VES-500:
- Устраняет узкое место ручного денастинга
- Сводит время простоев из-за человеческого фактора почти к нулю
- Улучшает общую эффективность оборудования (OEE)
- Снижает микробную нагрузку конечного продукта
- Снижает риск возвратов или отзывов продукции
Результаты: Измеримое увеличение скорости за смену, исключение человеческого фактора, улучшение стабильности упаковки и повышение гигиенических стандартов.
Сравнение с традиционными технологиями
| Критерий | Ручной денастинг | TrayFlow VES-500 |
|---|---|---|
| Контакт человека с контейнерами | Высокий | Отсутствует |
| Постоянство подачи | Низкое | Высокое |
| Скорость | Ограничена | Синхронизирована с упаковщиком лотков |
| Смена оснастки | — | Быстрая и лёгкая |
| Годовые эксплуатационные расходы | Высокие | Низкие |
| Подходит для чувствительных отраслей | Нет | Да |
| Моющаяся | — | Полностью |
Подходящие отрасли
TrayFlow VES-500 применим в любой отрасли, где контейнеры размещаются на упаковочных линиях перед наполнением:
| Отрасль | Примеры продуктов |
|---|---|
| Пищевая | Салаты, готовые блюда, супы, пасты |
| Белковые продукты | Красное мясо, птица, рыба, морепродукты |
| Молочная | Небольшие контейнеры для йогурта, сливочного сыра, десертов |
| Фармацевтическая | Продукты в стерильных или полустерильных контейнерах |
| Сельскохозяйственная | Готовые к употреблению фрукты и овощи |
Заключение
TrayFlow VES-500 представляет собой продуманное, зрелое и взвешенное решение одной из самых распространённых слабых сторон упаковочных линий. Сочетая двухрядную пневматическую цилиндровую систему, механизм Вентури-присосок, быстросменную оснастку и полностью моющийся корпус из нержавеющей стали, эта машина достигает стандартов гигиены, скорости и точности, которые ручной денастинг просто не может обеспечить.
Для производственных предприятий, стремящихся снизить эксплуатационные расходы, улучшить гигиенические стандарты и увеличить производственные мощности без найма дополнительного персонала, TrayFlow VES-500 является технической инвестицией с реальными, измеримыми результатами.
Часто задаваемые вопросы
1. Совместима ли эта машина со всеми моделями упаковщиков лотков?
Она специально разработана для упаковщиков лотков Vormek, при этом количество гнёзд соответствует форме упаковщика лотков. Для других брендов необходимо проверить техническую совместимость.
2. Можно ли настроить машину для контейнеров разных размеров?
Да. Оснастка быстросменная. Операторы могут установить соответствующую оснастку для нового контейнера в разумные сроки.
3. Что происходит, когда в магазине заканчиваются контейнеры?
Оператор должен перезагрузить магазин новыми стопками контейнеров. В это время линия может продолжать работу, используя контейнеры, уже находящиеся на подающем транспортёре.
4. Требует ли эта система отдельного вакуумного насоса?
Нет. Система Вентури использует сжатый воздух от существующей пневматической сети предприятия для создания вакуума.
5. Можно ли мыть машину во влажных условиях с использованием сильных моющих средств?
Да. Корпус из нержавеющей стали и компоненты из алюминиевого сплава с покрытием устойчивы к промышленным моющим средствам и влаге.
6. Легко ли доступны запасные части?
Да. Как производитель, Vormek предоставляет полную техническую поддержку и поставку запасных частей. Модульная конструкция также упрощает обслуживание и замену компонентов.
