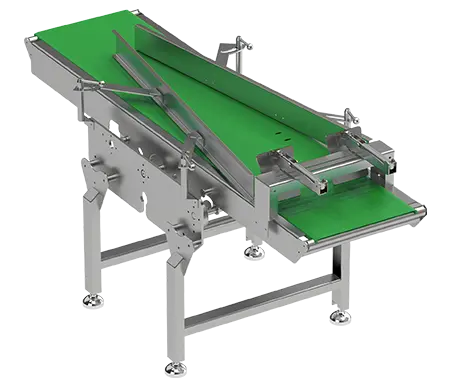

Введение в Vormek Converix VLM-500
После процесса автоматической запайки лотков продукты обычно покидают упаковочную машину в две или три линии. Хотя такая схема вывода эффективна на этапе упаковки, она создает серьезную проблему для последующего оборудования, такого как автоматические этикетировочные машины, струйные принтеры, системы контроля качества и картонажные машины. Эти системы требуют, чтобы продукты поступали в одну аккуратную линию для корректной работы.
Во многих фабриках этот узкий участок заполняется ручным вмешательством оператора — подход, который не только дорогостоящ, но и серьезно снижает производительность линии из-за человеческих ошибок, усталости и непостоянства. Converix VLM-500 разработан именно для этой цели. Установленный после запайщика лотков, он преобразует несколько выходных линий в один контролируемый, упорядоченный поток, готовый для следующих этапов.
Технический слоган отражает его философию дизайна: Несколько линий. Один плавный поток.
Что такое сортировщик из нескольких линий в одну и зачем он нужен?
Во многих упаковочных линиях, оснащенных автоматическими запайщиками лотков, готовая продукция выходит по нескольким линиям. Хотя этот способ вывода увеличивает скорость упаковки, он делает необходимым последующее оборудование. Converix VLM-500 объединяет несколько параллельных потоков в одну линию, обеспечивая работу последующего оборудования с полной эффективностью.
| Этап | Описание |
|---|---|
| Этап 1: Многолинейный вывод | Продукты покидают запайщик лотков в две или три линии. |
| Этап 2: Объединение в одну линию | Сортировщик направляет продукты в одну упорядоченную, непрерывную линию для последующего оборудования. |
Такой однолинейный вывод предлагает три ключевых преимущества:
| Преимущество | Описание |
|---|---|
| Исключает ручную сортировку | Оператор не требуется для выбора и размещения контейнеров из нескольких линий. |
| Обеспечивает работу автоматического последующего оборудования | Этикетировщики, струйные принтеры и картонажные машины получают стабильную однорядную подачу. |
| Повышает эффективность линии | Устраняет узкие места и поддерживает непрерывный поток. |
Типичные отраслевые проблемы при ручном объединении линий
Во многих фабриках объединение нескольких линий в одну все еще выполняется вручную операторами. У этого подхода есть несколько недостатков:
| Проблема | Описание |
|---|---|
| Ручное вмешательство оператора | Оператор должен снимать контейнеры с нескольких линий и помещать их на следующий конвейер. |
| Высокие затраты на оплату труда | Ежемесячная заработная плата за повторяющуюся неквалифицированную работу. |
| Человеческие ошибки и усталость | Качество падает в конце смены, контейнеры пропускаются, размещение становится неравномерным. |
| Узкое место производственной линии | Продукты скапливаются перед последующим оборудованием, снижая общую скорость линии. |
| Ограничения для автоматического оборудования | Этикетировщики и струйные принтеры обычно требуют однорядной подачи. |
| Проблемы гигиены | Контакт рук оператора с контейнерами повышает риск перекрестного загрязнения. |
Инженерная архитектура и технические характеристики
1. Серводвигательная система движения
В отличие от стандартных конвейеров, работающих с фиксированной скоростью, эта машина оснащена промышленным серводвигателем. Эта технология обеспечивает точную, непрерывную регулировку скорости: полную синхронизацию со скоростью выхода упаковочной машины, предотвращение накопления продуктов или промежутков, снижение механического воздействия и повреждения упаковки, а также оптимизированное энергопотребление.
2. Двухкомпонентная конструкция с возможностью быстрого снятия (очень важно)
Верхняя секция, включая конвейер, выполнена вставного типа и может быть снята с основного корпуса без специальных инструментов. Это золотая функция для производственных и сервисных команд: быстрая, тщательная очистка ленты и деталей, легкий доступ к внутренним компонентам и сокращение простоев на очистку и обслуживание.
3. Конвейерная лента пищевого класса с деликатной работой
Ленты изготовлены из пищевого PU-материала и полностью соответствуют стандартам контакта с пищевыми продуктами. Их плавное, безвибрационное движение предотвращает повреждение легких или чувствительных контейнеров.
4. Автоматическая система натяжения ленты
На многих конвейерах провисание ленты является постоянной головной болью для технических команд. Эта машина включает автоматический механизм натяжения, который поддерживает правильное усилие и исключает необходимость частой регулировки.
5. Система направляющих ленты против ухода в сторону
Лента оснащена направляющим ребром, которое движется в специальном пазу роликов. Эта конструкция предотвращает смещение ленты влево или вправо со временем и резко снижает ошибки.
6. Ролики с промышленными подшипниками
Нагрузка распределяется по нескольким роликам, и каждый ролик оснащен двумя промышленными подшипниками. Результат: плавное, безвибрационное движение с очень низким износом.
7. Точная передача мощности через зубчатый ремень
Мощность передается от серводвигателя через шкивы и промышленный зубчатый ремень. Этот метод обеспечивает отсутствие проскальзывания, точное позиционирование, низкий рабочий шум и более длительный срок службы системы движения. Ремень также включает натяжное устройство, которое поддерживает правильное натяжение с заданным механическим усилием.
8. Коррозионностойкие материалы
| Компонент | Материал | Особенность |
|---|---|---|
| Основной корпус | Нержавеющая сталь 304 | Коррозионностойкий, моющийся |
| Механические детали | Алюминиевый сплав с защитным покрытием | Легкий, прочный, коррозионностойкий |
| Конвейерная лента | Пищевой PU | Моющаяся, устойчивая к моющим средствам |
9. Интеллектуальная система управления
Машиной можно управлять двумя способами:
- Подключение к ПЛК основной упаковочной машины (полная синхронизация скорости и цикла)
- Независимый электрический шкаф с собственным ПЛК (подходит для добавления сортировщика в существующие линии)
Возможности управления:
- Регулировка скорости через инвертор
- Отображение рабочего состояния на сенсорном экране HMI
- Автоматическая диагностика неисправностей и отображение предупреждений
10. Высокая моющая способность и гигиеничность
- Все поверхности, контактирующие с продуктами, гладкие, без мертвых зон
- Конвейерная лента легко снимается для очистки и повторной установки
- Корпус из нержавеющей стали 304 устойчив к промышленным чистящим средствам
Технические и экономические преимущества
| Категория | Преимущество | Описание |
|---|---|---|
| Экономическое | Исключает затраты на оплату труда | Превращает постоянные расходы на заработную плату в фиксированную инвестицию |
| Экономическое | Быстрая окупаемость | Обычно менее 12 месяцев |
| Экономическое | Ниже затраты на обслуживание | Спроектировано с минимальной потребностью в регулировке и ремонте |
| Техническое | Более высокая скорость линии | Устраняет узкие места, вызванные ручной сортировкой |
| Техническое | Стабильная производительность | Высокая повторяемость без снижения качества в течение смены |
| Гигиеническое | Меньше контакта с руками | Снижает риск перекрестного загрязнения и поддерживает соответствие HACCP |
| Управленческое | Меньшая зависимость от оператора | Нет остановки линии из-за отсутствия или усталости |
Влияние на производительность и качество
С точки зрения руководителя производства, наиболее важными показателями производительности являются пропускная способность, простои и стабильность. Converix VLM-500 исключает станцию ручной сортировки и устраняет производственное узкое место. Контейнеры направляются сразу после упаковки — без вмешательства оператора — в одну упорядоченную линию к последующему оборудованию. Результат: заметно более высокая выработка за смену, исключение человеческих ошибок и большая стабильность упаковки.
Сравнение с распространенными рыночными технологиями
| Критерий | Ручное объединение линий (с оператором) | Converix – VLM-500 |
|---|---|---|
| Требуется оператор | Да (минимум 1 человек) | Нет |
| Стабильность потока | Зависит от навыков оператора | Очень высокая |
| Регулировка скорости | Нет | Да (серводвигатель) |
| Легкая очистка | Нет | Да (двухкомпонентная конструкция) |
| Система против ухода ленты в сторону | Нет | Да |
| Автоматическое натяжение ленты | Нет | Да |
| Долгосрочные затраты на обслуживание | Только оплата труда | Очень низкие |
| Интеграция с автоматическим оборудованием | Нет | Полная |
Подходящие отрасли
| Отрасль | Продукты | Потребность в однолинейной сортировке |
|---|---|---|
| Готовые блюда | Готовые рагу, густые супы, полуготовые блюда | Последующая этикетировка и упаковка в картон требуют однорядной подачи |
| Белковые продукты | Линии упаковки мяса, птицы, рыбы | Автоматические этикетировщики и принтеры нуждаются в упорядоченном потоке |
| Салаты и овощи | Упакованные салаты, свеженарезанные овощи | Стабильный однолинейный вывод для контроля качества и упаковки |
| Молочные продукты | Сыр, десерты, масло, сливки | Высокоскоростные линии требуют плавного объединения перед этикетировкой |
| Замороженные и полуготовые продукты | Замороженные блюда, полуготовые продукты | Автоматизация требует надежного однорядного потока |
| Орехи и финики | Упакованные орехи, финики, сухофрукты | Стабильное объединение для взвешивания и этикетировки |
Умная инвестиция
Ежемесячная зарплата, которая была бы выплачена оператору, теперь может быть превращена в фиксированный актив — Converix VLM-500. Инвестиция, которая работает на производственную линию не один год, а много лет. Человеческие ошибки, загрязнение и задержки из-за усталости оператора полностью исключены. В этом суть умной инвестиции: превращение постоянных расходов в долговременные активы.
Ключевые преимущества кратко
- Серводвигательная система движения – точная, непрерывная регулировка скорости
- Двухкомпонентная конструкция с быстрым снятием – быстрая, простая очистка и обслуживание
- Конвейерная лента из пищевого PU – деликатная, безвибрационная обработка продуктов
- Автоматическое натяжение ленты – не требует частой регулировки
- Направляющая ленты против ухода в сторону – предотвращает смещение ленты и снижает ошибки
- Промышленные подшипники на роликах – плавная работа с низким износом
- Точная передача зубчатым ремнем – без проскальзывания, точное позиционирование
- Конструкция из нержавеющей стали 304 – прочная, гигиеничная, моющаяся
- Интеллектуальное управление (ПЛК + HMI) – подключение к основной машине или независимый шкаф
- Исключает оператора – снижает затраты на оплату труда и человеческие ошибки
- Быстрая окупаемость – обычно менее 12 месяцев
Запросить коммерческое предложение
Готовы оптимизировать вашу линию? Свяжитесь с Vormek, чтобы обсудить, как Converix – VLM-500 может быть настроен для вашего применения.
Несколько линий. Один плавный поток.
